一、視頻實拍

二、產品簡介

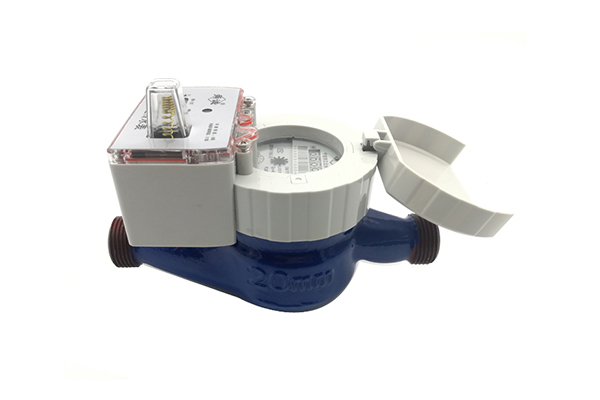

　　LXSY-15W~50W、LXLCY-40W~600W系列NB-IoT無線遠傳水表是江北水表廠設計開發的基于NB-IoT窄帶蜂窩技術進行無線通信的低功耗智能遠程傳輸水表。該水表采用分體式設計，電子單元被安裝在一個獨立的全密封腔體內，保留了傳統濕式水表的結構特點，確保了計量精度和靈敏度不受影響。作為自動抄表系統的一部分，這款機電一體化的電子遠傳水表采用了微功耗設計和編碼校驗技術，具備高靈敏度、強抗干擾能力和遠距離傳輸?shù)奶攸c(diǎn)。

　　此類水表具有安全衛生和長壽命的優勢?？膳鋫溟y門控制功能，擁有智能預付費水表的優點。同時，可以通過無磁技術實現脈沖信號的輸出。配合智能抄表系統的軟件，能夠?qū)崿F(xiàn)小區內水表數據的智能抄讀，并與結算中心聯網共享數據。

三、產品特點

　　1.采用旋翼式或螺翼可拆卸式結構設計，具備高精度計量性能，始動流量低，便于抄表操作，外觀設計美觀大方；

　　2.符合CJ/T 224-2012《電子遠傳水表》行業標準；

　　3.符合GB/T778-2018《飲用冷水水表和熱水水表》國家標準；

　　4.符合JG/T162-2017《民用建筑遠傳抄表系統》行業標準；

　　5.滿足電子產品在EMC(電磁兼容性)、ESD(靜電放電)和EMI(電磁干擾)方面的要求；

　　6.無線模塊與基表采用分體式安裝，具有良好的互換性，當水表檢定期限到達時，僅需更換基表部分即可；

　　7.電子單元安裝在獨立的全密封腔體內，防水等級達到IP68標準；

　　8.運用先進的數據編碼和校驗技術，提高了通訊的可靠性；

　　9. 水表可以直接與NB-IoT基站通信，無需配置額外的采集器或集中器等抄表設備；

　　10.與上級計算機系統集成，建立遠程自動抄表管理系統，實現抄表和監控的自動化；

　　11.數據周期性上報：可根據用戶的實際使用情況，通過NB-IoT平臺網絡設定小時、日、月的周期性數據上傳，上傳內容包括累計用水量、電池電量、水表狀態及報告周期；

　　12.機械讀數方便：保留原有的基表計數裝置，安裝NB無線模塊后，不會影響任何讀數功能；

　　13.信號穩定：通過NB-IoT基站聯網，并經由核心網絡與水表建立連接，確保信號穩定可靠；

　　14.無需布線，安裝施工非常便捷。

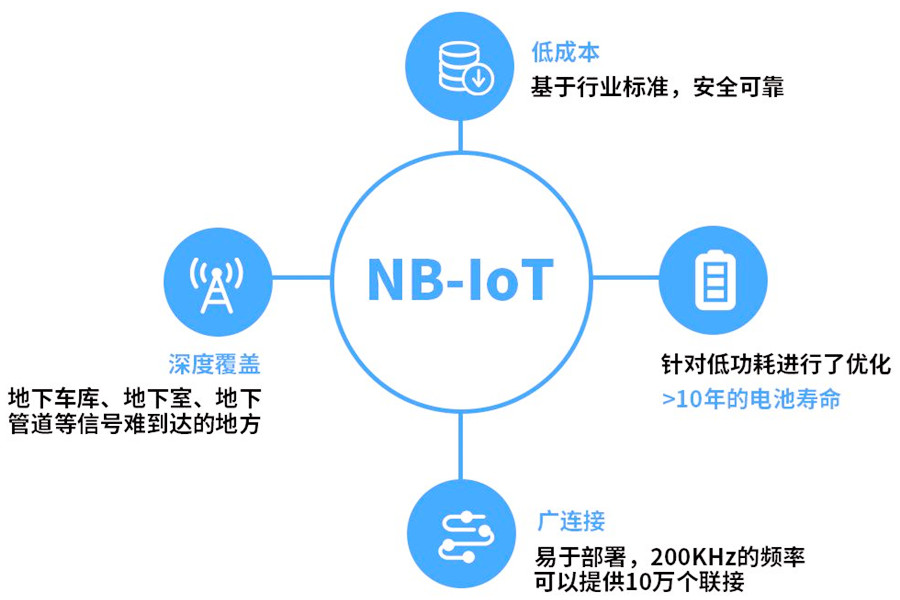

四、NB-IOT窄帶蜂窩技術優勢

　　1.功耗低；

　　2.深覆蓋20dB+增益(與2G相比多穿透一堵墻)；

　　3.低成本，多鏈接(表直接上報數據至基站，無需中間設備轉換)；

　　4.安全性(采用云平臺管理保障客戶數據的安全)；

　　5.網絡可靠性(采用專用網絡保障網絡持續穩定運營)；

　　6.重用現有蜂窩網絡(更快部署時間，更低成本)；

　　7.全球統一標準&漫游。

五、技術參數

　　1.電子性能參數

　　2.流量技術參數

　　▲ 過載流量(Q?)--要求水表在短時間內能符合最大允許誤差要求，隨后在額定工作條件下仍能保持計量特性的最大流量；

　　▲ 常用流量(Q?)--額定工作條件下的最大流量。在此流量下，水表應正常工作并符合最大允許誤差要求；

　　▲ 分界流量(Q?)--出現在常用流量Q?和最小流量Q?之間、將流量范圍劃分成各有特定最大允許誤差的“高區”和“低區”兩個區的流量；

　　▲ 最小流量(Q?)--要求水表的示值符合最大允許誤差的最低流量；

　　▲ 示值誤差：在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區(Q?≤Q≤Q?)為±2%，低區(Q?≤Q<Q?)為(±5%)。

　　3.工作環境： 水溫0.1～+45℃，濕度0～95%RH；

　　4.工作壓力：≤1.0 Mpa；

　　5.壓力損失：在額定工作條件下的最大壓力損失不超過0.063Mpa；

　　6.環境等級：B級(安裝在室內的固定式水表)；

　　7.電磁環境：E1級(住宅、商業、和輕工業)；

　　8.外殼防護等級：IP68。

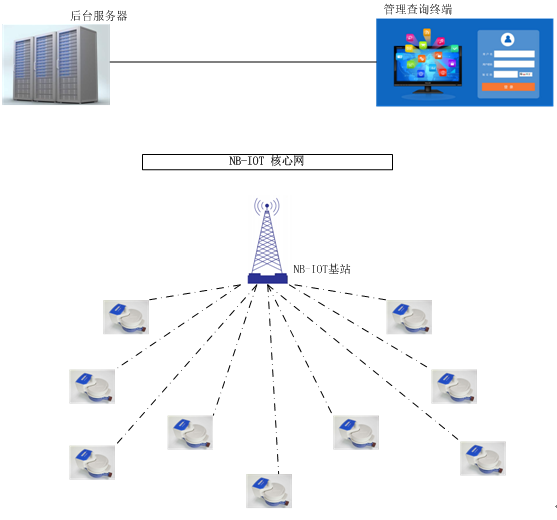

六、全自動組網拓?fù)鋱D

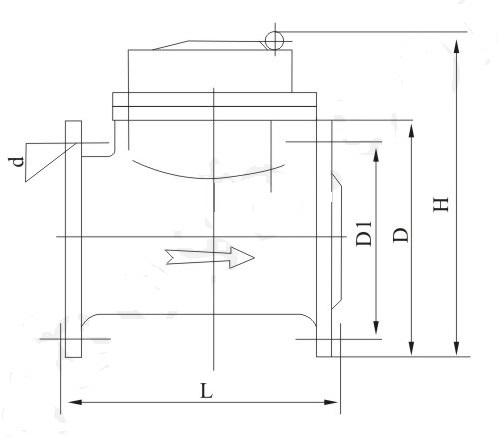

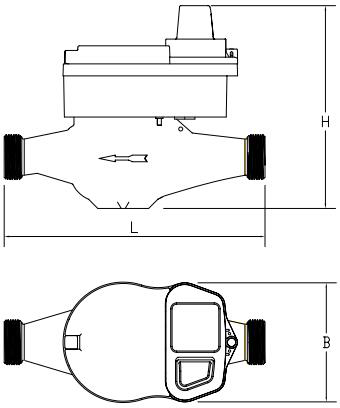

七、外形及規格尺寸

八、有線遠傳水表與無線遠傳水表優缺點對比
